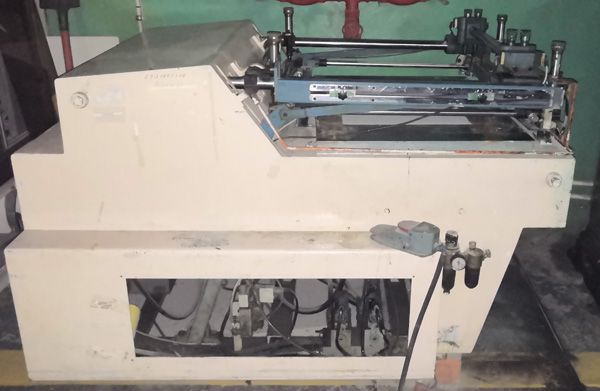

Паяльная маска (ПМ) является для готовой печатной платы со сформированным рисунком защитным слоем в последующих процессах нанесения финишных покрытий и групповой пайки. Используя установку для трафаретной печати BELTRONможно получить качественную продукцию и без применения дорогостоящего оборудования.Установка ориентирована на малые и средние тиражи различной продукции. Установка с традиционной компактной концепцией углового открывания. Подробнее — по ссылке на сайте АО «Новатор».
Поскольку основа печатной платы состоит из стекловолокна и эпоксидной смолы, плата не обладает достаточной теплостойкостью при температурах проведения процессов HAL и пайки при поверхностном монтаже, и без паяльной маски при длительном и высокотемпературном воздействии может происходить поверхностное разрушение материала диэлектрика. При проектировании и нанесении паяльной маски нужно обеспечить изоляцию групп контактных площадок (например, под выводы микросхем) от других проводящих элементов печатной платы – переходных отверстий, контактных площадок, проводников.
Сухая пленочная паяльная маска обеспечивает хорошие результаты по тентированию переходных отверстий, наносится методом ламинирования, но в настоящее время используется редко, т.к. не подходит для печатных плат выше 3 класса точности. Жидкая паяльная маска наносится методом сеткографии через сетчатый трафарет, причем существует два варианта нанесения. Через готовый трафарет, когда в сетке уже сформированы все окна вскрытия, и маска наносится только на защищаемые участки печатной платы (такой вариант имеет невысокое разрешение и применяется, как правило, на односторонних печатных платах ниже 3 класса точности), и сплошное нанесение маски с использованием метода трафаретной печати и последующим экспонированием через фотошаблон или прямым экспонированием. Перед нанесением маски поверхность меди очищается, затем развивается необходимая шероховатость для хорошей адгезии маски.
Процесс нанесения жидких фотопроявляемых паяльных масок состоит в формировании фотополимерного покрытия заданной толщины. Так как этап нанесения не является одновременно и этапом формирования изображения, это позволило использовать несколько различных технологий нанесения для формирования покрытий. В основном используются метод занавеси, электростатическое или воздушное распыление, а также сеткография. Выбор метода нанесения и типа оборудования в каждом конкретном случае зависит от множества факторов. Определяющими из них являются производительность и номенклатура изделий. Для большинства российских производителей ПП, имеющих небольшие производства, покупка дорогостоящего высокопроизводительного оборудования для нанесения маски методами полива и распыления не целесообразна. Поэтому наибольшее распространение получили полуавтоматические и ручные установки сеткографической печати, которые используются и для нанесения маркировочной краски.
